Slice (Срез)


Данный модификатор часто используется в тех случаях, когда необходимо разрезать объект на части (рис. 3.25), например при демонстрации сечения некоторой области.

Модификатор Slice (Срез) не имеет числовых параметров (рис. 3.26).

Объект, к которому он применяется, разрезается плоскостью одним из возможных типов сечения: Refine Mesh (Добавление новых вершин в точках пересечения плоскости с объектом), Split Mesh (Создание двух отдельных объектов), Remove Top (Удаление всего, что находится выше плоскости сечения), Remove Bottom (Удаление всего, что находится ниже плоскости сечения).

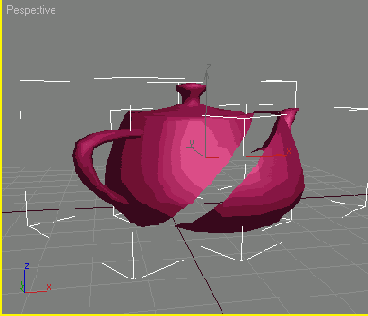

Рис. 3.25. Результат применения к объекту модификатора Slice (Срез)

ПРИМЕЧАНИЕ

Пример использования модификатора Slice (Срез) рассмотрен в разд. «Урок 7. Создание простейшей анимации» гл. 4.

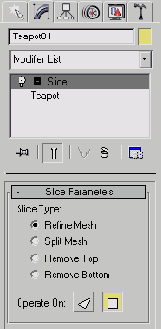

Рис. 3.26. Настройки модификатора Slice (Срез)
